首页    植物灯控制系统    DM25-3H三通道1-10V 调光器
DM25-3H-1500X15001
DM25-3H-1500X15002
调光器-Z5

DM25-3H三通道1-10V 调光器

1.可调光谱三通道植物灯调光器
2.输入电压:DC1-10V
3.输出电流:40mA
4.兼容所有0 / 1-10V接口的可调光电子LED驱动器和电源调光器
5.工作湿度:20%-90%RH
6.尺寸:130 * 26 * 31mm
7.寿命50000小时
CE RoHS FCC
返回列表
联系我们

产品详情

Description:

RX-DM25-3H 三通道 1-10V 调光器,易于安装,提供10V 40mA驱动电流,适用于大多数DC 0 / 1-10V电源调光,

包括明纬三合一调光电源,不需要额外的电源,可以通过RJ12电话线,实现并联调光。



Model

Dimension

LxWxH

Input

output

Compatible   power supply

Comment

RX-DM25

3H

130x26x30mm

10V

Dimming   power supply dimming input wire

0.6 ~10V   max40mA

0/1~10Vdc   LED drivers

Not   waterproof

Operating temperature: -30°C ~ 40°C , Lifespan: 50,000 hours (Note: Ta   25°C)

The above data is for reference only!



Dimension:





                                                                                                                                                                          Unit: mm









l  单灯调光

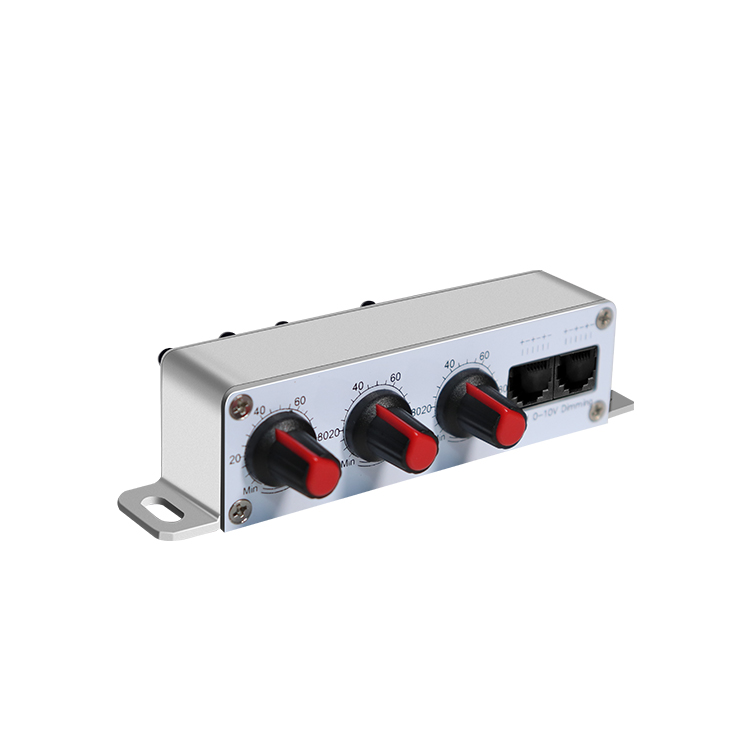

                                            RJ12      调光信号输入输出                               RJ45输入接电源

                                    CH1调光旋钮                     CH2调光旋钮                  CH3调光旋钮

                                 调光开关“ON”时有效

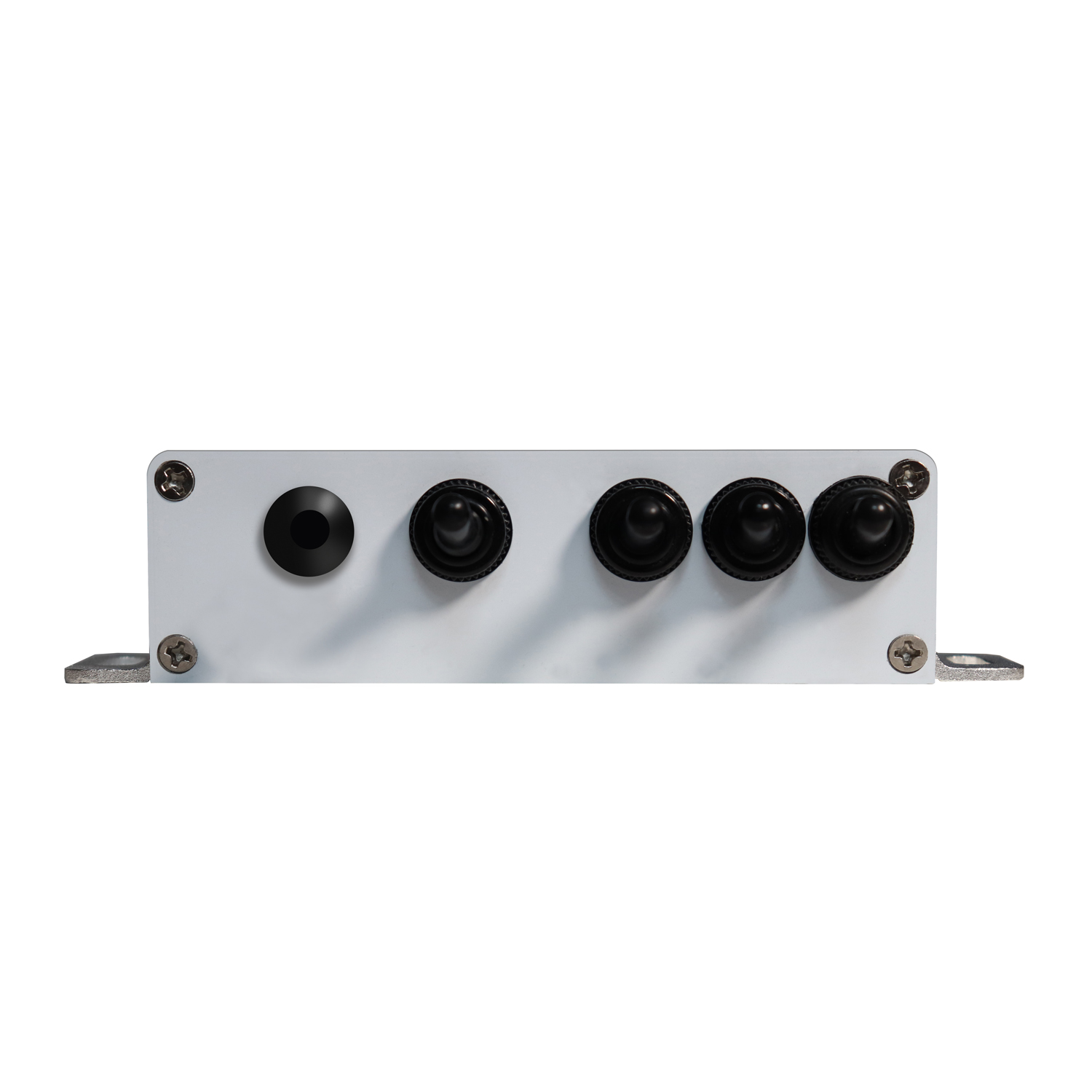

   调光输入                                                                                                                         调光开关                                                            灯开关

   CH1-3                                                                                                                                                          CH3               CH2             CH1

           “OFF”关灯(调光开关“ON”有效)



注:调光开关“ON”,才能使用调光旋钮和灯开关控制









l  群控调光

         调光开关“ON                                                              调光开关“OFF                                                           调光开关“OFF



                             主控制器                                                                           子灯控制器                                                                      子灯控制器





1, 主控制器调光开关拨动到上方“ON

2, 子灯控制器调光开关拨动到下方“OFF”(此时所有子灯控制器,调光旋钮,灯开关均不能控制)

3, 连接RJ12插头信号线

4, 主控制器灯开关控制全部灯开关,主控制器调光旋钮控制全部灯调光

5, 最大群控灯具数量12pcs





注意:

安装必须由电气专家按照国际和国家标准进行。

最大。 连接到驱动器的负载为 10V/40mA

将驱动器放置在远离直接热源的地方,并放置在适当的空间内。 如果驱动器是内置的,必须保证足够的通风。

连接LED驱动电源和调光器时,要注意连接红色“+”和黑色“-
